מערכת מושן Qubic QS-210 — ערכת Pivot ‏2.5DOF

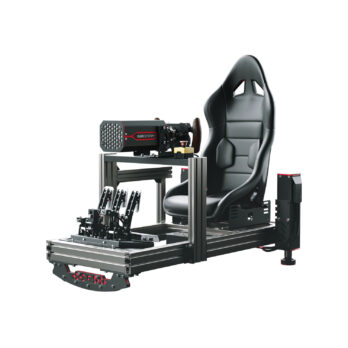

QS-210 היא מערכת מושן ליניארית וקומפקטית מבית Qubic Systems, גרסה קטנה יותר של מערכת ה-QS-220 התעשייתית. הערכה כוללת תושבות נוספות להתקנת המפעילים ברוב עמדות הנהיגה המבוססות על פרופילי אלומיניום. מנגנון QS-Pivot מוסיף תחושת Heave (תנועה אנכית) שנוצרת משילוב ציר ה-Pitch, ובכך מקרב את החוויה לסימולטורים מתקדמים.

• תצורת 2.5DOF: 2 דרגות חופש בתוספת תחושת Heave באמצעות מנגנון Pivot.
• מפעילים ליניאריים ללא תחזוקה: יעילים, קלים לחיבור, עם השהיית תגובה נמוכה ורטטים בזמן אמת.
• מהלך 60 מ״מ: תנועות מהמורות, בלימה, האצה ותנועת הרכב משוחזרות במהלך המפעיל הזמין, בגישת Washout Filter.
• מודולרית: אפשר להתחיל ב-2DOF ולהרחיב ל-3DOF ללא חיבור נוסף למחשב – מחברים את ארונות החשמל זה לזה.

מה בקופסה

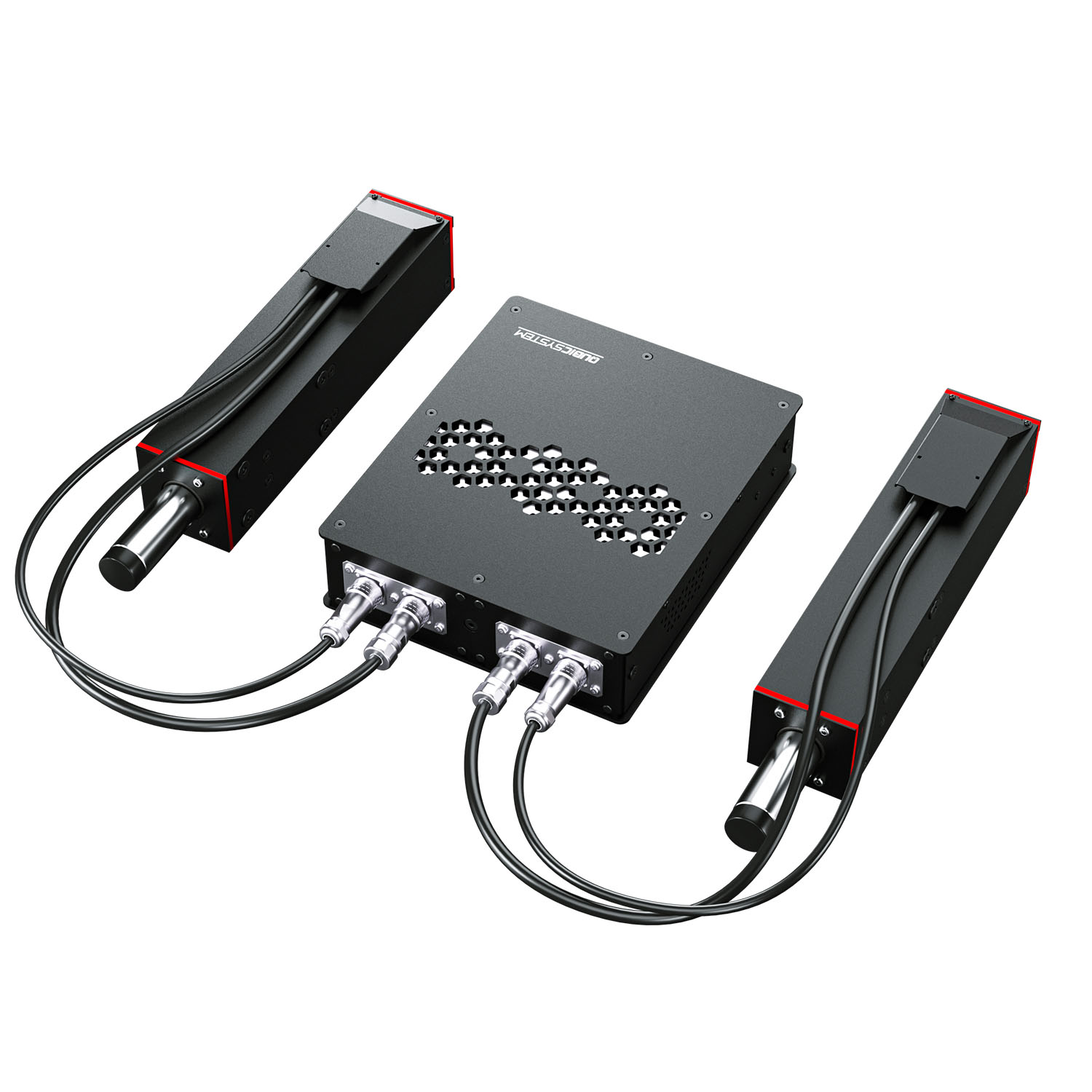

• זוג מפעילים ליניאריים QS-210 עם לוחות ייצוב (4 יח׳), כולל תושבות למפעילים ומתאמי פרופיל שטוחים
• ארון חשמל (מודול בקרה)

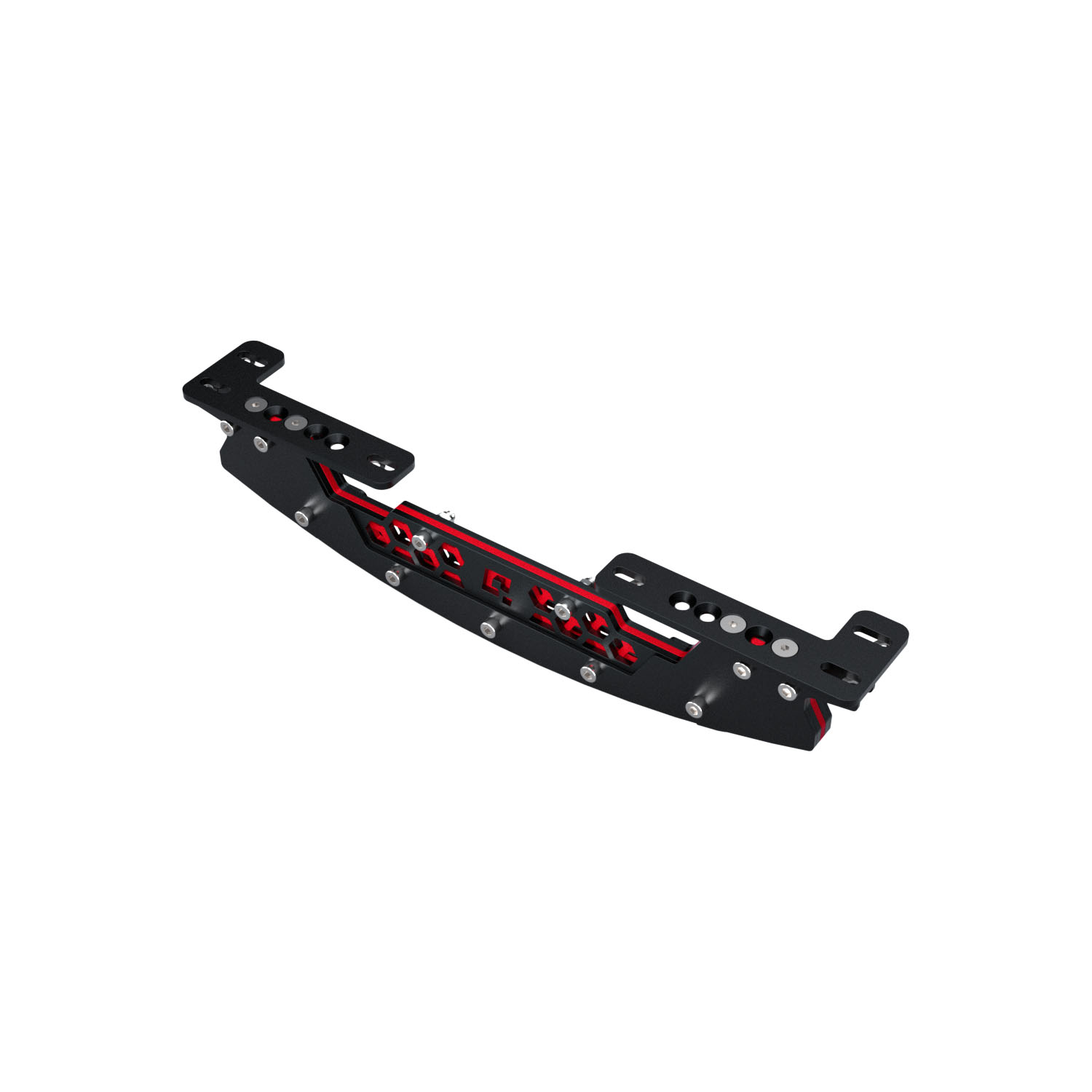

• Pivot Bar (QS-Pivot)
• QS-MC6 – בקר M10 (USB), מתג MOTION-LOCK עם כבל 2 מ׳, מסיים M-BUS, כבל USB-C באורך 0.5 מ׳ וכבל חיבור באורך 2 מ׳
• כבל חשמל

מפרט טכני

• מהלך המפעיל (Stroke): 60 מ״מ
• עומס מרבי: 250 ק״ג
• מידות המפעיל (אורך × רוחב × גובה): 10.6 × 9.2 × 51.7 ס״מ
• מנגנון QS-Pivot: אורך 54.6–62 ס״מ, רוחב 8 ס״מ, גובה 11.22 ס״מ
• תצורה: 2.5DOF (תחושת Heave משולבת מציר ה-Pitch)
• השהיית תגובה (Latency): פחות מ-8 מילישניות
• תוכנת QubicManager ללא עלות, פיתוח Motion Systems
• יצרן: Qubic Systems (קיוביק סיסטמס)
